在 WebAssembly 中使用 SIMD（二）

2025年09月09日

• 使用 emscripten 编译
• shuffle 指令
• 使用 emscripten SIMD 指令

本篇讨论 C 程序 SIMD 的实现。

使用 emscripten 编译

emscripten 支持 SIMD 指令编译，使用之前需要引入头文件 #include <wasm_simd128.h> ，和 wat 一样，支持 128 位 SIMD 指令集，例如定义一个 32 位浮点数矢量：

v128_t v1 = wasm_f32x4_make(1.2f, 3.4f, 5.6f, 7.8f);

如果想要对一个已经成熟的 C 项目启用 SIMD 指令，是否需要深入源代码，在每个 C 代码的文件中增加 #include <wasm_simd128.h> 并改写成 v128_t 的样子呢？其实并不用， emscripten 支持自动嗅探并将“串行”代码转换成“并行”代码，只需要在编译的时候增加 -msimd128 参数（这得益于 LLVM 的自动矢量化优化）。

使用 -msimd128 参数需要搭配 -O2 或者 -O3 参数。

上一篇使用 wat 实现了一个图片反色的函数，这里使用 C 语言实现一下：

// invert-c.c
#include <stdint.h>
#include <emscripten/emscripten.h>

extern void my_log(long int value);

// 图片反色函数
void invert_colors(uint8_t *img_data, long int pixel_count)
{
  long total_bytes = pixel_count * 4;

  // 遍历所有像素数据
  for (long int i = 0; i < total_bytes; i += 4)
  {
    // 跳过 Alpha 通道（索引3），只处理 RGB 通道
    img_data[i + 0] = 255 - img_data[i + 0]; // R 通道反色
    img_data[i + 1] = 255 - img_data[i + 1]; // G 通道反色
    img_data[i + 2] = 255 - img_data[i + 2]; // B 通道反色
  }
}

不启用 SIMD 编译，编译命令为：

emcc invert-c.c -o invert-c.wasm \
-O3 -g3 \
-sERROR_ON_UNDEFINED_SYMBOLS=0 \
-sEXPORTED_FUNCTIONS='["_invert_colors"]' \
-sIMPORTED_MEMORY=1 \
-sINITIAL_MEMORY=6553600 \
-sALLOW_MEMORY_GROWTH=1 \
-sSTANDALONE_WASM --no-entry

启用 SIMD 编译，编译命令为：

emcc invert-c.c -o invert-c-simd.wasm \
-msimd128 -O3 -g3 \
-sERROR_ON_UNDEFINED_SYMBOLS=0 \
-sEXPORTED_FUNCTIONS='["_invert_colors"]' \
-sIMPORTED_MEMORY=1 \
-sINITIAL_MEMORY=6553600 \
-sALLOW_MEMORY_GROWTH=1 \
-sSTANDALONE_WASM --no-entry

使用相同的素材进行测试：

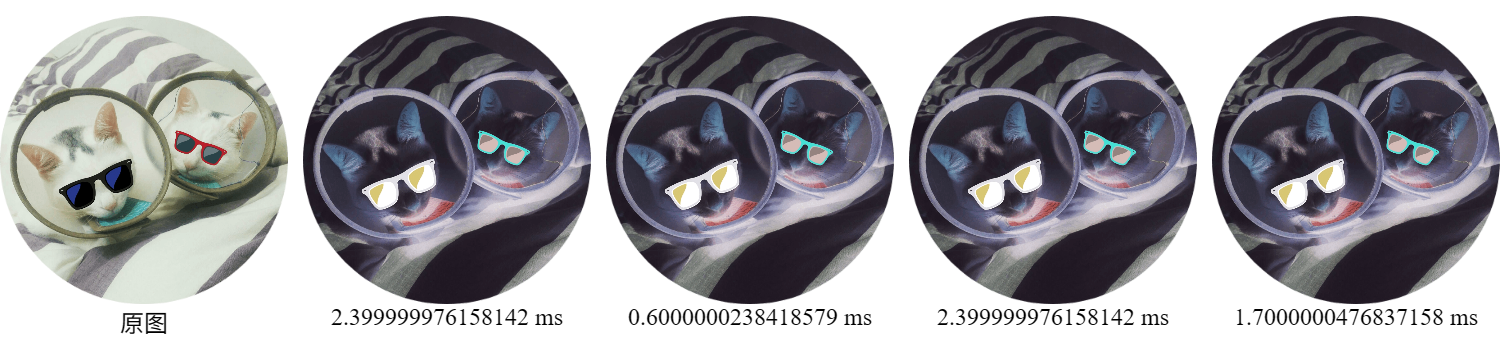

从左到右分别是原图、 wat 非 SIMD 、 wat SIMD 、 C 非 SIMD 、 C SIMD 处理后图片和耗时。可以看出，不启用 SIMD ，算法相同的情况下，通过 emscripten 编译的代码效率和 wat 相同，而启用 SIMD emscripten 编译的代码效率不如 wat 。为什么会有这种差别？使用 wabt wasm2wat 命令看看 emscripten 编译出来的算法策略是什么样的（摘抄部分关键代码）：

...
i8x16.shuffle 0 4 8 12 16 20 24 28 0 0 0 0 0 0 0 0    ;; 使用重排取出 R 通道
...
i8x16.shuffle 0 0 0 0 0 0 0 0 0 4 8 12 16 20 24 28    ;; 处理 G B 通道
i8x16.shuffle 0 1 2 3 4 5 6 7 24 25 26 27 28 29 30 31
v128.not                                              ;; 反相
local.tee 2
;; 写回内存
v128.store8_lane offset=61 15
local.get 1
local.get 2
v128.store8_lane offset=57 14
local.get 1
local.get 2
v128.store8_lane offset=53 13
...

;; G 和 B 通道同理

...

;; 如果像素总数不是 16 的倍数，剩余部分使用非 SIMD 代码处理
i32.load8_u      ;; 取出第一个通道
i32.const -1
i32.xor          ;; 取反
i32.store8       ;; 写回内存
...
;; 其余两个通道同理
...

可以看出两点不同

1. 像素数量不满足 16 倍数的处理，笔者的处理方式是补全到等于或超过 16 的倍数，确保可以命中所有内存，不需要再运行非 SIMD 代码，性能会更好一些
2. emscripten 采用重排的方式将每个像素的 RGBA 通道分别取出然后取反实现反色，最后写入的时候按照字节依次写入，笔者的实现方式是全部通道取反最后再将 Alpha 通道还原，原地读写，效率会更高一些

无论是手写的 SIMD 还是 emscripten 自动转换的 SIMD ，都要比非 SIMD 代码效率高。

shuffle 指令

i8x16.shuffle 是图形处理中非常常用的指令，可以用来一次性提取某个通道 128 位数据，方便后续运算。假设原始像素数据是这样排布的：

R0 G0 B0 A0 | R1 G1 B1 A1 | R2 G2 B2 A2 | R3 G3 B3 A3

接下来使用 i8x16.shuffle 提取 R 通道：

i8x16.shuffle 0 4 8 12 0 0 0 0 0 0 0 0

得到

[R0 R1 R2 R3 ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ??]

G 和 B 通道同理

;; G
i8x16.shuffle 1 5 9 13 0 0 0 0 0 0 0 0

;; B
i8x16.shuffle 2 6 10 14 0 0 0 0 0 0 0 0

得到

[G0 G1 G2 G3 ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ??]
[B0 B1 B2 B3 ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ??]

?? 部分无所谓是什么数据，可以填 0 ，不影响计算。

最后就是 255 - x 的计算，uint 类型中，被全 1 数减相当于按位取反，这里直接使用 v128.not 指令，会比减法指令更高效一些。

使用 emscripten SIMD 指令

最后，笔者尝试使用 emscripten SIMD 指令重新编写代码。算法的思路和 wat 版本的一致，也是通过长度补齐的方式避免像素总数不是 16 的倍数：

// invert-c-simd.c
#include <stdint.h>
#include <emscripten/emscripten.h>
#include <wasm_simd128.h>

extern void my_log(long int value);

void invert_colors(uint8_t *img_data, long int pixel_count)
{
  // 每个像素包含 RGBA 4个字节
  long int total_bytes = pixel_count * 4;

  // 创建常量向量：255
  const v128_t const_255 = wasm_i8x16_splat((uint8_t)(255));

  // 创建掩码向量：每个像素的前3个字节为255（RGB），最后一个字节为0（Alpha）
  const v128_t mask = wasm_v128_load((const uint8_t[]){
      0xFF, 0xFF, 0xFF, 0x00,
      0xFF, 0xFF, 0xFF, 0x00,
      0xFF, 0xFF, 0xFF, 0x00,
      0xFF, 0xFF, 0xFF, 0x00});

  // 处理完整的16字节块（4个像素）
  long int simd_chunks = (total_bytes + 15) / 16;
  for (long int i = 0; i < simd_chunks; i++)
  {
    // 读取内存
    v128_t pixels = wasm_v128_load(img_data + i * 16);

    // 反色计算：255 - value
    v128_t inverted = wasm_i8x16_sub(const_255, pixels);

    // 使用位选择保留Alpha通道不变
    v128_t result = wasm_v128_bitselect(inverted, pixels, mask);

    // 写回内存
    wasm_v128_store(img_data + i * 16, result);
  }
}

查看结果：

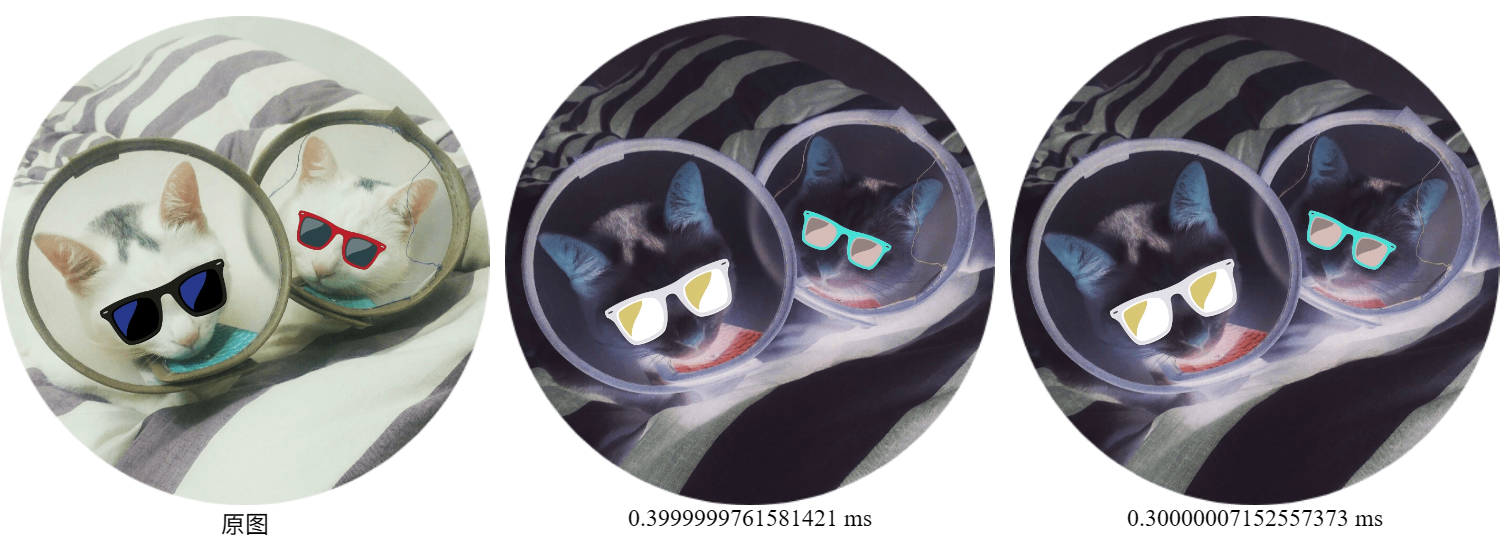

左图依旧是原图，中间是 wat SIMD ，右图是 C SIMD 。可以看到，在相同的方案下，无论用什么语言来写，性能表现是一致的。

但是两种语言依旧有不同。上一篇有提到，字符补全方案有一个缺点，可能会污染其他数据，如果模块中需要实现不止一个功能的时候，需要非常小心；使用 emscripten 可以通过一些手段规避这个风险，在静态检查的时候会发现这个问题，为代码预留内存空间。

使用什么手段才能规避内存污染的风险呢？下期再讲。
