WebAssembly 基础（二）

2025年09月02日

本系列是读书笔记第二篇，比较零散

这篇介绍 wat 语法。

wasm 二进制格式结构

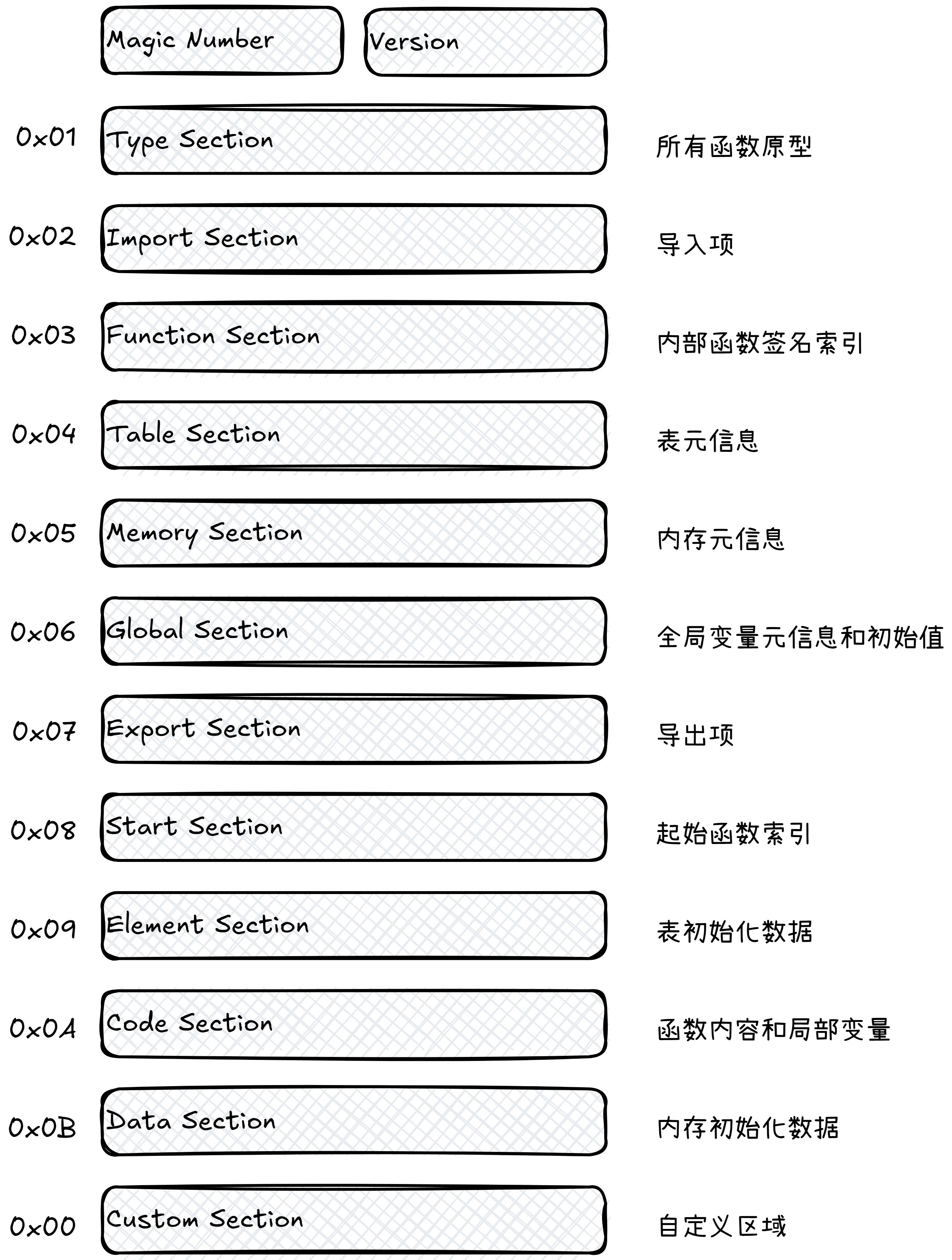

和其他二进制格式一样，wasm 二进制格式也是以 魔术数+版本号 开头（ Magic Number + Version ），其他模块按照不同的类别聚合放在不同的段（ Segment ）中，严格按照顺序排列，分配 ID 。wasm 一共有 12 个段，魔术数和版本号没有分配 ID ，位于开头，其他段均有 ID ，范围是 1~11 ，ID 0 特殊，不需要按照顺序出现。二进制文件格式对人类阅读不友好，这里详细展开讨论，只介绍每个段的功能。

wasm 二进制格式结构

0. 自定义段 Custom Section

自定义段是可以用来存放任何数据，比如提供给编译器等工具使用，记录函数名等调试信息。这个段在模块中可有可无，wasm 不执行自定义段也不会出错。另外，虽然自定义段的 ID 是 0 ，但不必要出现在开头或者结尾，可以出现在任何一个非自定义段的前面或者后面，且可以存在多个自定义段。常见的内容有 sourceMap 链接、DWARF 调试信息。

1. 类型段 Type Section

列出模块中所有函数原型（或者说函数签名、函数类型），即函数的参数和返回值。类似 C 的头文件。

2. 导入段 Import Section

列出模块所有导入项，包括函数、内存、表、全局变量。

3. 函数段 Function Section

列出内部函数对应的签名索引。

4. 表段 Table Section

定义模块使用的表，如函数引用。 wasm v1.0 规定只有一张表，v2.0 表数量可以有多个。

5. 内存段 Memory Section

列出模块使用的线性内存，包括内存的初始页数、最大页数、内存数量。wasm v1.0 规定一个模块只能有一块内存，v2.0 内存数量可以有多个。

6. 全局段 Global Section

定义全局变量及其初始值。

7. 导出段 Export Section

声明模块对外暴露的对象。

8. 起始段 Start Section

指定起始函数，类似于 C 的 main 函数，在模块初始化时自动执行。

9. 元素段 Element Section

表的初始化数据。

10. 代码段 Code Section

所有函数的二进制指令。函数段（ID 3）和代码段（ID 10）必须一一对应。

11. 数据段 Data Section

初始化线性内存。

其中，类型段（1）、函数段（3）、代码段（10）是必需的，其他段可以省略，自定义段不参与代码执行。3 和 10 对应，4 和 9 对应，5 和 11 对应。

因为 wasm 具有严格的段顺序，支持流式加载，所以 wasm 可以一边加载，一边解析，一边验证，一边编译，初始化效率非常高。

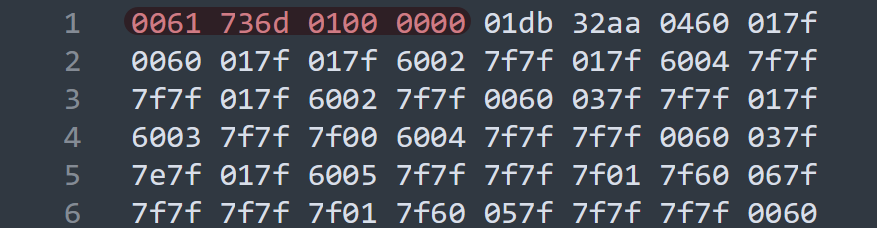

wasm 二进制格式采用小端方式（Little-Endian）编码，wasm 的魔术数为 \0asm ，占 4 个字节，版本号也占 4 个字节，\0asm 十六进制编码为 0x6D736100 ，版本为 1 十六进制编码为 0x00000001 。在 wasm 文件中编码为

00 61 73 6D 01 00 00 00

wasm 采用 LEB128 编码整数值，采用 IEEE 754 编码浮点数值。 LEB128 是一种变长码压缩，可以减少整型数的存储空间，压缩代码；IEEE 754 是常用的浮点数储存方法，这两个编码方式这里不展开。

wasm binary code

wat 语法

wat 是 wasm 文本格式（ WebAssembly Text ），基于 S-Expression 的一种嵌套括号结构，是 wasm 等效的文本形式，失去了 wasm 严格的段顺序，取而代之的是更容易阅读的表达式顺序。wat 和 wasm 之间可以使用 wabt 工具转换。这里介绍一下 wat 核心语法结构。

S 表示 symbolic ，符号的。

1. 模块定义 Module

一个 wasm/wat 文件定义一个模块，以 (module ...) 代码包裹：

wat

(module
  ;; 内部包含：函数、内存、表、全局变量等定义
)

wat 使用 ;; 注释

2. 函数 Functions

2.1 函数签名

wat

(func $name (param $a i32) (param $b f64) (result f64) ...)

$name：函数名（可选，调试用）
param：参数类型（如 i32, f64）
result：返回值类型

wasm v1.0 规定函数只能有一个返回值，wasm v2.0 函数可以返回多个值，例如

wat

(func $duplicate (param $x i32) (result i32 i32)
  local.get $x   ;; 第一个返回值
  local.get $x   ;; 第二个返回值
)

在 JavaScript 中 WebAssembly.Instance 只支持一个返回值，当有多个返回值时，会自动封装成数组。

JavaScript

console.log(instance.exports.duplicate(5));     // [5, 5]

2.2 局部变量

wat

(func (param i32)
  (local.get 0)           ;; 获取第 0 个参数
  (local $var i32)        ;; 声明局部变量
  (local $a f64 $b i64)   ;; 声明多个同类型变量
)

2.3 函数体指令

指令按栈模型顺序执行

wat

(func $add (param $a i32) (param $b i32) (result i32)
  local.get $a    ;; 将 $a 压栈
  local.get $b    ;; 将 $b 压栈
  i32.add         ;; 弹出栈顶两个值，相加后压回结果
)

3. 类型 Types

类型可以是 inline 的，也可以显式定义复用：

wat

(type $AddSig (func (param i32 i32) (result i32)))
(func $add (type $AddSig)
  local.get 0
  local.get 1
  i32.add
)

4. 内存 Memory

4.1 内存定义

wasm 只有四种数据类型 i32 i64 f32 f64 ，当需要处理其他的数据类型时，需要使用内存。内存可以在 JavaScript 中定义，也可以在 wasm 内部定义：

wat

;; 内部定义
(memory <min> <max>?)

内存可以具名，方便导出：

wat

(module
  ;; 定义内存：初始 5 页 (5 * 64KiB)，最大 10 页
  (memory $mem 5 10)

  ;; 导出内存，方便外部访问
  (export "memory" (memory $mem))
)

内存可以从宿主导入：

wat

;; 导入外部定义
;; 从 JavaScript 导入一个内存对象，模块名 "js"，内存名 "mem"
(import "js" "mem" (memory 5 10))

JavaScript 定义：

JavaScript

const memory = new WebAssembly.Memory({
  initial: 5,  // 5 页
  maximum: 10  // 最大 10 页
});

const response = await WebAssembly.instantiateStreaming(..., {
  js: { mem: memory }
});

宿主导入的内存初始页数和最大页数要覆盖 wat 导入定义的初始页数和最大页数，也就是说，wat 导入声明初始页数 ≤ 宿主初始页数，宿主最大页数 ≥ wat 导入声明最大页数。否则模块初始化时，在验证阶段会报错。

4.2 读内存

wat

;; 内存读取
[类型].load[位数][_符号]

符号后缀有两种， _u 表示无符号， _s 表示有符号。

常用的指令有：

i32.load i32.load8_s i32.load8_u i32.load16_s i32.load16_u
i64.load i64.load8_s i64.load8_u i64.load16_s i64.load16_u i64.load32_s i64.load32_u
f32.load
f64.load

加载指令看起来比较复杂，比如 i32.load8_s ，这条指令各部分的含义是：

i32：结果类型是 32 位整数
load：表示从内存中加载数据
8：表示加载的数据宽度是 8 位 (1 字节)
_s：表示是有符号扩展（sign-extend）

从内存中读取 8 位 (0..255) -> 这 8 位数字是有符号整型 (-128..127) -> 扩展成 32 位整数 (i32) -> 返回

例如：

wat

(func (param $ptr i32) (result i32)
  local.get $ptr ;; 内存地址偏移量
  i32.load8_s    ;; 返回 -128..127 的无符号字节
)

读内存指令除了指定地址参数外，还可以指定对齐方式和地址偏移量，默认这两个参数可以省略。如果需要指定对齐方式和偏移，指令变成：

wat

[类型].load[位数][_符号] align=N offset=M

这里 N 表示 2 的次幂，align=3 表示按 2³ = 8 字节对齐。

如果不指定对齐参数，那么将会使用自然对齐，即访问内存的数据长度。如 i32.load8_u 自然对齐为 8 位，一个字节，align=0 。

在很多 CPU 架构上，内存访问对齐可以提升性能（按数据类型的自然边界访问更快），指令带上对齐信息，能帮助编译器做优化。一般地，对齐参数和读取的位数量保持一致可以获得更好的性能，如 i32.load 自然对齐是 4 字节，即 align=2 ，i64.load 自然对齐是 8 字节，align=3 。如果指定了一个不合适的对齐方式参数，代码不会跑飞，编译器在编译的时候会去拼凑数据，使得字节数是对齐的，性能会变差。

内存地址偏移量是一个无符号 32 位整型数，使用这个参数相当于扩展了 wasm 的寻址范围。在不使用偏移量时内存的寻址范围是 2^32-1 大约为 4GB ；使用偏移量之后，寻址范围扩展到 2^32-1 + 2^32-1 = 2^33 - 2 大约是 8GB 。有些情况下最大内存不超过 4GB （取决于宿主），如果尝试越界访问，会触发越界异常 trap 。

4.3 写内存

wat

;; 内存写入
[类型].store[位数]

常用的指令有：

i32.store8 i32.store16 i32.store（默认 32 位）
i64.store8 i64.store16 i64.store32 i64.store （默认 64 位）
f32.store
f64.store

例如：

wat

;; 把字节 72 ('H') 写入位置 0
i32.const 0     ;; address
i32.const 72    ;; value
i32.store8      ;; 在 address 写一个字节

利用更宽的指令可以一次性写入更多数据，要注意 wasm 采用小端存储：

wat

;; 写入字符 'h' 'e' 'l' 'l'
i32.const 0           ;; 内存地址
i32.const 0x6c6c6568  ;; memory bytes -> 68 65 6c 6c => 'h','e','l','l'
i32.store

写内存指令也可以提供对齐参数和偏移量，含义和读内存一致，这里就不赘述了。

4.4 字符串直接写入

wasm 只支持 4 中数值数据类型，如何将字符串直接写入内存？字符串写入需要使用 data 指令，以 UTF-8 字节写入内存：

wat

;; 字符串写入默认内存
(data (i32.const <offset>) "bytes" ...)

;; 字符串写入具名内存
(data (memory $mem) (i32.const <offset>) "xxx\00")  ;; \00 表示终止符

举个例子，往内存中写入 “Hello World”：

wat

(data (i32.const 0) "hello world\00")

4.5 其他内存控制指令

memory.size 返回当前内存页数（i32，单位 page）
memory.grow 内存增长，参数为需要增长的页数，执行成功返回增长前的页数（失败返回 -1）
memory.copy 参数为 dest src len ，把源地址+长度的数据复制到目标地址+长度内存中，支持重叠
memory.fill 参数为 dest value len ，把 len 个字节填充为 value

5. 表 Tables

表有两种类型，一种是函数引用 funcref ，另一种是宿主对象引用（外部引用） externref 。基本的语法为

wat

(table $tbl <min> <max>? <reftype>)

min 定义了表的最小尺寸，max 定义表最大扩展尺寸。表的尺寸限定函数/引用的数量。表是 wasm 和宿主之间隐藏代码位置，间接调用/访问的方法。假如 wasm 要向 JavaScript 提供自增和自减两个函数，但不希望宿主直接获取函数的索引：

wat

;; xxx.wat
(module
  ;; 定义一个函数类型：参数类型 i32，返回类型 i32
  (type $t (func (param i32) (result i32)))

  ;; 定义两个函数
  (func $inc (type $t) (param $x i32) (result i32)
    local.get $x
    i32.const 1
    i32.add
  )

  (func $dec (type $t) (param $x i32) (result i32)
    local.get $x
    i32.const 1
    i32.sub
  )

  ;; 定义一个表，初始大小 2，最大 5，用来存放函数引用
  (table $tbl 2 5 funcref)

  ;; 初始化表内容：索引 0 存 $inc，索引 1 存 $dec
  (elem (i32.const 0) $inc $dec)

  ;; 使用 call_indirect 调用表中的函数
  ;; 参数：表索引、函数参数
  (func (export "call_from_table") (param $idx i32) (param $x i32) (result i32)
    local.get $x      ;; push 参数
    local.get $idx    ;; push 函数索引
    call_indirect (type $t) (table $tbl)
  )
)

JavaScript

const { instance } = await WebAssembly.instantiateStreaming(fetch("xxx.wasm"));

console.log(instance.exports.call_from_table(0, 10)); // 11 (自增)
console.log(instance.exports.call_from_table(1, 10)); // 9  (自减)

其他指令：

table.get <tableidx> 从表里取出一个引用
table.set <tableidx> 向表中写入一个引用
table.size <tableidx> 取表当前大小
table.grow <tableidx> 扩展表容量
table.fill <tableidx> 批量填充某个引用
table.copy <dst> <src> 从一张表拷贝到另一张表

6. 全局变量 Globals

全局变量可以定位为常量或变量：

wat

(global $counter (mut i32) (i32.const 0)) ;; 可变全局变量
(global $PI f64 (f64.const 3.14159))      ;; 常量

7. 导入和导出 Imports & Exports

7.1 导入

wat

;; 导入函数
(import "env" "log" (func $log (param i32)))
;; 导入内存
(import "js" "mem" (memory 1))

7.2 导出

wat

;; 导出函数
(export "add" (func $add))
;; 导出内存
(export "shared_mem" (memory $mem))

8. 控制流 Control Flow

wasm 的控制流指令有四类：块/循环、条件、跳转、控制。

8.1 块/循环

block 和 loop 。block 创建具名的代码块，可以声明返回值，块结束时会把栈顶值作为块的返回值，配合 br* 可以实现跳转。

wat

(block $label (result <type>?) ... )

loop 是创建循环结构的入口，同样可以声明返回值，循环结束时会把栈顶值作为块的返回值，需要配合 br* 跳转到循环开头。如果循环块中没有 br* ，loop 并不会自动循环。

wat

(loop $label (result <type>?) ... )

例如：

;; 等效于 for (let i = 0; i < 5; i++) {}
(local $i i32)
(loop $start
  (local.set $i (i32.add (local.get $i) 1))
  (br_if $start (i32.lt_s (local.get $i) (i32.const 5)))  ;; 循环5次
)

8.2 条件

if 用栈顶 i32 数值作为条件选择执行 then 或者 else，可以声明返回值，then 和 else 必须产生这个类型的返回。

wat

(if (result <type>?)
  (then ...)
  (else ...)
  (end)
)

例如编写一个输出参数绝对值加一的函数：

wat

(func (param $x i32) (result i32)
  local.get $x
  i32.const 0
  i32.lt_s        ;; x < 0 ?
  if (result i32)
    ;; then: x 是负数 -> return -x + 1
    local.get $x
    i32.const -1
    i32.mul       ;; 取反 x = x * -1
    i32.const 1
    i32.add
  else
    ;; else: x >= 0 -> x + 1
    local.get $x
    i32.const 1
    i32.add
  end
)

8.3 跳转

跳转指令有 3 个：无条件跳转 br ，条件跳转 br_if ，多路分支跳转 br_table 。

wat

;; 无条件跳转
br <label>
;; 消耗栈顶(i32)，若非零则跳转
br_if <label>
;; 栈顶(i32)作为索引，如果栈顶是 `[0, n]` 则跳转到对应的 `label` ，否则跳转到 `default`
br_table <label_0> <label_1> ... <label_n> <default_label>

<label> 可以是块的名称，也可以使 i32 数字，使用数字时，表示跳出的层级，0 表示跳出当前层级，1 表示跳出父层级，以此类推。建议使用块名称。所谓跳转，并非跳转到定义块的首行，而是跳转到定义块的结尾。

举几个例子：

wat

;; br
(block $outer
  (block $inner
    (br $outer)  ;; 直接跳出到 $outer
  )
  (unreachable)   ;; 此处往后，块内指令不会执行
)

wat

;; br_if
(func (param $p i32) (result i32)
  (block $outer (result i32)
    (block $inner
      local.get $p
      i32.const 0
      i32.eq
      ;; 如果输入 p === 0 则跳到 $outer，带上 999 作为 $outer 的返回值
      i32.const 999
      br_if $outer
    )
    ;; 没有跳转则到这里，$outer 返回 123
    i32.const 123
  )
)

wat

;; br_table
(func (param $i i32) (result i32)
  (block $end (result i32)
    (block $default
      (block $case2
        (block $case1
          (block $case0
            local.get $i
            ;; 参数顺序： <labels...> <default>
            ;; idx === 0 -> branch to $case0
            br_table $case0 $case1 $case2 $default
          ) ;; end $case0
          ;; 当分支到 $case0 时会执行下面这句
          i32.const 10
          br $end
        ) ;; end $case1
        ;; 当分支到 $case1 时会执行下面这句
        i32.const 20
        br $end
      ) ;; end $case2
      ;; 当分支到 $case2 时会执行下面这句
      i32.const 30
      br $end
    ) ;; end $default
    ;; 当 br_table 命中 default（index 超范围）时，会跳到 $default 的结束处，
    ;; 然后继续执行这里的代码 —— 返回默认值 99
    i32.const 99
  ) ;; end $end
)

如果块定义了返回值，记得在跳转之前先把返回值压栈。要注意返回值和判断值的压栈顺序是，先压返回值，再压判断条件，不压返回值或压栈顺序不对，类型检查会失败。

8.4 函数控制

函数控制指令有两类，一类是调用函数 call 和 call_indirect ，另一类是终止函数 return 。

call 是直接调用， call_indirect 是使用表索引间接调用。

wat

call $funcname
call_indirect (type $t) (table $tbl?)

直接调用很简单，这里不举例了， call_indirect 比较复杂，在 5. 表 Tables 这一章节中有示例，可以倒回去阅读代码，这里解释参数：

type $t 表示当前调用的函数签名
table $tbl? 当前调用的表索引，可以不指定，默认使用表 0

调用函数在表中的索引和函数参数从栈获取，栈顶是索引，然后是参数。所以压栈的顺序是先压参数后压索引。

return 是直接跳出函数，并返回值。返回值从栈顶取，所以在执行之前先压栈。

8.5 其他

还有一些不太好分类的流控制指令：

unreachable 立即触发 trap ，即运行时异常。用于标记不应触及的路径或产生错误
nop 空操作，不做任何事，对行为无影响，占用一个机器指令执行周期

9. 数据段初始化内存

详见 4.4 字符串直接写入。

10. 表初始化

详见 5. 表 Tables。

最后更新时间: 2025年09月02日
